مقدمه و تعریف کابل ابزار دقیق
کابلهای ابزار دقیق بهعنوان یکی از اجزای کلیدی در سیستمهای کنترلی و اندازهگیری دقیق صنعتی شناخته میشوند. این کابلها وظیفه انتقال سیگنالهای الکتریکی و دادهها از سنسورها، ترموکوبلها، ترانسمیترها، و دیگر ابزارهای اندازهگیری به سیستمهای پردازش مرکزی یا سیستمهای کنترل را بهعهده دارند. این سیگنالها میتوانند آنالوگ یا دیجیتال باشند و باید با دقت بسیار بالا بدون افت کیفیت، نویز و تداخل از مبدا به مقصد منتقل شوند.
در این مقاله به بررسی اجزای فنی، انواع کابلهای ابزار دقیق، استانداردها، انتخاب بهینه، نصب و نگهداری این کابلها میپردازیم.

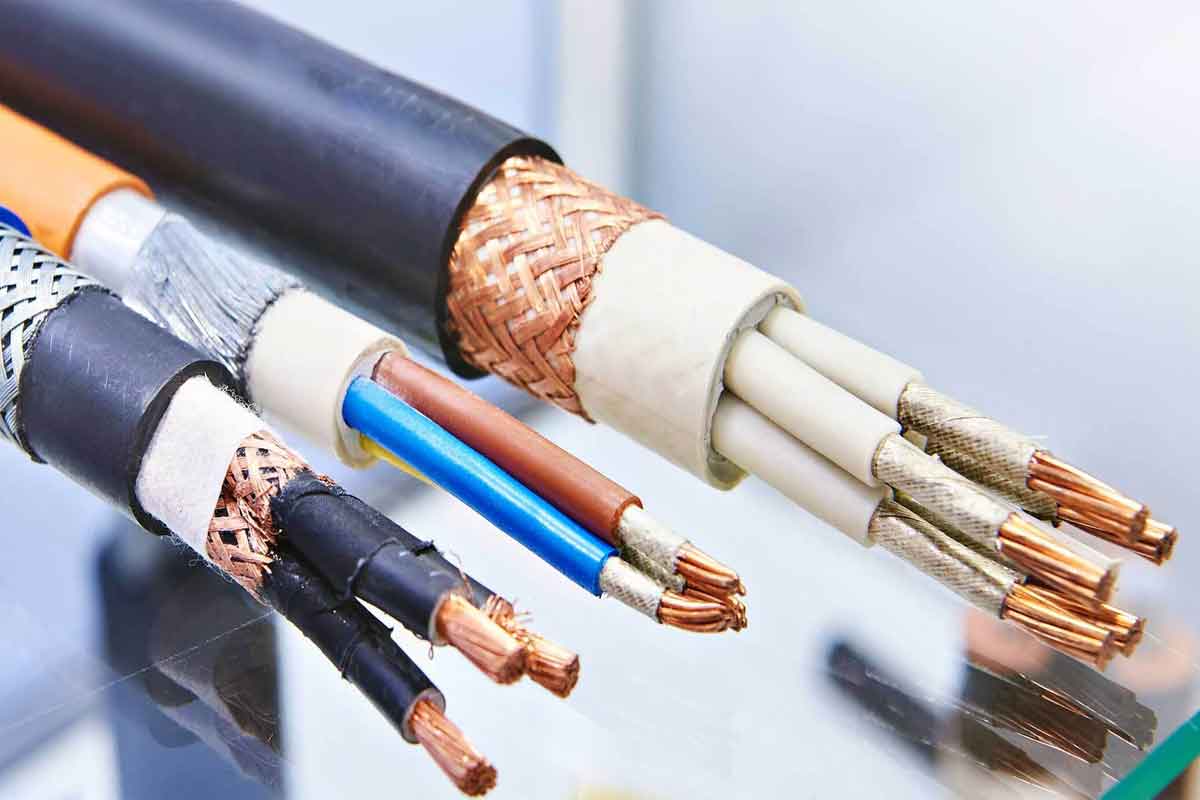

ساختار و اجزای تشکیلدهنده (با جزئیات فنی)
کابلهای ابزار دقیق دارای ساختار خاصی هستند که شامل چندین لایه مختلف است. هر یک از این لایهها نقش مهمی در عملکرد، ایمنی و طول عمر کابل ایفا میکنند.
-
رشته هادی (Conductor)
هادیهای کابل ابزار دقیق معمولاً از مس یا آلومینیوم ساخته میشوند. مس بهدلیل داشتن رسانایی بالا رایجترین ماده انتخابی برای این کابلهاست. برای انتقال دقیق سیگنالها، هادیها معمولاً به صورت چند رشتهای یا تک رشتهای ساخته میشوند. این انتخاب بسته به نیازهای کاربردی متفاوت است:-
رشتههای تکسیم برای جلوگیری از آسیبهای فیزیکی و مقاومت مکانیکی مناسبترند.
-
رشتههای چندسیم برای کاهش مقاومت و بهتر شدن عملکرد در شرایط خاص استفاده میشوند.
-
-
عایق (Insulation)
عایق کابلهای ابزار دقیق از مواد مختلفی ساخته میشود که از مهمترین آنها میتوان به PVC، پلیاتیلن، پلیاتیلن فشرده، Teflon و دیگر مواد مقاوم به دما اشاره کرد. این مواد برای جلوگیری از تماس بین رشتههای هادی و کاهش خطر اتصالی یا تداخل سیگنال استفاده میشوند. این لایهها باید در برابر عوامل محیطی مختلف از جمله دما، فشار و مواد شیمیایی مقاوم باشند. -
شیلد (Shielding)
شیلد یکی از مهمترین بخشهای کابلهای ابزار دقیق است که بهمنظور جلوگیری از تداخل الکترومغناطیسی (EMI) و نویز به کار میرود. این شیلد میتواند بهصورت فویل مسی، بافتهشده یا پیچی باشد. در بعضی از کابلها، برای ارائه حفاظت بیشتر، از شیلد دوگانه استفاده میشود. این ویژگی بهویژه در محیطهای پرنویز یا مناطق صنعتی پر خطر ضروری است. -
پوشش نهایی (Outer Jacket)
پوشش نهایی کابلها معمولاً از موادی مانند PVC، PUR یا TPE ساخته میشود که برای محافظت از کابل در برابر آسیبهای فیزیکی، فشار، و مواد شیمیایی طراحی شدهاند. این لایه باید قادر باشد کابل را در برابر سایش، رطوبت، اشعه UV و دماهای متغیر محافظت کند.
انواع کابلهای ابزار دقیق و کاربردهای تخصصی
کابلهای ابزار دقیق در انواع مختلفی تولید میشوند که بسته به نوع استفاده و محیطی که در آن نصب میشوند، ویژگیهای متفاوتی دارند. انواع رایج این کابلها عبارتند از:
-
کابلهای بدون شیلد (Unshielded)
این کابلها در محیطهایی که نویز الکترومغناطیسی پایین است، استفاده میشوند. در این کابلها از شیلد برای جلوگیری از نویز استفاده نمیشود و در مواردی که سیگنالها تحت تأثیر تداخلهای خارجی نباشند، مناسب هستند. -
کابلهای شیلد دار (Shielded)
این کابلها برای استفاده در محیطهایی که نویز الکترومغناطیسی یا تداخل سیگنالهای دیگر وجود دارد، طراحی شدهاند. شیلد میتواند بهصورت فویل یا بافتهشده باشد و باعث محافظت از کابل در برابر سیگنالهای ناخواسته میشود. -
کابلهای با دو شیلد (Double Shielded)
این کابلها برای محیطهای صنعتی که نویز شدید وجود دارد و نیاز به انتقال سیگنالهای بسیار دقیق است، استفاده میشوند. این کابلها بهویژه در صنایع نفت، گاز، پتروشیمی، و فولاد کاربرد دارند. -
کابلهای مقاوم به حرارت (High-Temperature)
برای محیطهایی با دماهای بالا، کابلهای مقاوم به حرارت طراحی میشوند. این کابلها معمولاً از مواد عایق خاصی ساخته میشوند که قادرند دماهای بالای 150 درجه سانتیگراد را تحمل کنند. -
کابلهای مقاوم به مواد شیمیایی (Chemical-Resistant)
این کابلها در صنایعی که با مواد شیمیایی خورنده سروکار دارند، مانند صنایع پتروشیمی و تولید مواد شیمیایی، استفاده میشوند. این کابلها بهگونهای طراحی شدهاند که در برابر مواد شیمیایی مختلف مقاوم باشند.
استانداردها و گواهینامههای بینالمللی
کابلهای ابزار دقیق باید مطابق با استانداردهای بینالمللی خاصی تولید شوند تا از ایمنی و عملکرد درست آنها در محیطهای صنعتی اطمینان حاصل شود. مهمترین استانداردها عبارتند از:
-
IEC 60228: این استاندارد مربوط به ویژگیهای هادی کابلها است.
-
UL 1277: استانداردی برای کابلهای ابزار دقیق در آمریکای شمالی.
-
NEC (National Electrical Code): کد ملی برق برای ایمنی کابلها.
-
ISO 9001: استاندارد مدیریت کیفیت که تضمین میکند تولید کابلها مطابق با فرآیندهای کیفیت بالا انجام میشود.
-
ATEX: استانداردهایی برای استفاده از کابلها در مناطق انفجاری.
سیستمهای کدگذاری و نشانهگذاری
کابلها با کدهایی مانند IS-DP-FR-2X2X1.5 مشخص میشوند که نشاندهنده ویژگیهای کابل مثل نوع هادی، تعداد زوج، سطح مقطع، شیلد و روکش نسوز است.
محاسبات فنی و انتخاب بهینه
برای انتخاب کابل مناسب، باید فاکتورهای مختلفی را در نظر گرفت:
-
افت سیگنال (Signal Loss):
افت سیگنال یکی از عوامل اصلی در انتخاب کابل است. کابلهایی که افت سیگنال کمتری دارند، برای کاربردهای حساس انتخاب میشوند. -
حداکثر فاصله انتقال (Maximum Transmission Distance):
باید فاصلهای که کابل میتواند سیگنال را بدون کاهش کیفیت انتقال دهد، محاسبه شود. در کابلهای طولانی، ممکن است نیاز به تقویت سیگنال وجود داشته باشد. -
دمای محیط (Ambient Temperature):
شرایط دمایی محیط باید در انتخاب کابل در نظر گرفته شود. کابلهای مقاوم به دما میتوانند در دماهای بسیار پایین یا بالا بهخوبی کار کنند.
نصب و راهاندازی اصولی
-
استفاده از سینی کابل با پوشش ضد EMI.
-
جداکردن کابلهای قدرت از سیگنال.
-
زمین کردن یکطرفه شیلد.
-
تست پیوستگی و عایق قبل از بهرهبرداری.
عیبیابی و نگهداری
کابلهای ابزار دقیق باید بهطور منظم بازرسی شوند. این بازرسیها شامل:
-
آزمایش افت سیگنال برای تشخیص هرگونه خرابی.
-
بررسی فیزیکی کابلها برای شناسایی آسیبهای ظاهری.
-
بررسی وضعیت شیلد و عایق برای اطمینان از عدم تداخل.
کاربردهای صنعتی پیشرفته
کابلهای ابزار دقیق در صنایع مختلفی از جمله:
-
صنایع نفت و گاز: برای انتقال دادههای فشار، دما و سطح از تجهیزات به سیستمهای کنترل.
-
پتروشیمی و شیمیایی: استفاده در خطوط تولید که نیاز به اندازهگیری دقیق دارند.
-
صنایع خودروسازی: برای انتقال سیگنالهای سنسورها در خودروها.
-
صنایع برق و انرژی: برای نظارت بر عملکرد سیستمهای قدرت و انتقال دادههای حسگرها به سیستمهای کنترل.
سوالات متداول (FAQ)
-
چه نوع کابلهایی برای استفاده در محیطهای پر نویز مناسب هستند؟
کابلهای شیلد دار و با دو شیلد مناسب برای محیطهای پر نویز هستند.
کابلهای ابزار دقیق چه تفاوتهایی با کابلهای معمولی دارند؟
کابلهای ابزار دقیق دارای عایق و شیلد خاص برای جلوگیری از تداخل الکترومغناطیسی و حفظ دقت سیگنالها هستند.
چگونه کابل ابزار دقیق را برای استفاده در دماهای بالا انتخاب کنم؟
باید به ویژگیهای دمایی کابل توجه کنید و از کابلهایی که برای دماهای بالا طراحی شدهاند، استفاده کنید.
